Шумозащитная наружная решетка АКУСТИК 2-300

Шумозащитная наружная решетка АКУСТИК 2-300

АКУСТИК - шумопоглощающая наружная решетка, предупреждающая проникание шума из окружающей среды в здание через приточные или вытяжные отверстия и наоборот. Решетка Акустик 2-300 имеет двусторонние жалюзи глубиной 300 мм.

Краткие сведения:

• высокий уровень шумопоглощения;
• эффективная защита от наружных воздействий;
• разнообразный выбор материалов.

Традиционные наружные решетки обычно не выполняют шумопоглощающих функций, что делает Акустик уникальным шумопоглощающим устройством. Основное назначение наружной акустической решетки серии Акустик - предупреждение проникания шума из окружающей среды в здание через приточные или вытяжные отверстия и наоборот. Также может использоваться в компрессорных и прочих машинных помещениях. Кроме звукопоглощающей функции решетки Акустик выполняют роль защиты от наружных воздействий (дождя, снега, птиц, крупных насекомых). Рекомендуемая эффективная скорость составляет не более 10 м/с.

Акустические решетки состоят из несущей рамы и поперечных пластин в форме «сэндвича», наполненных звукопоглощающим материалом.

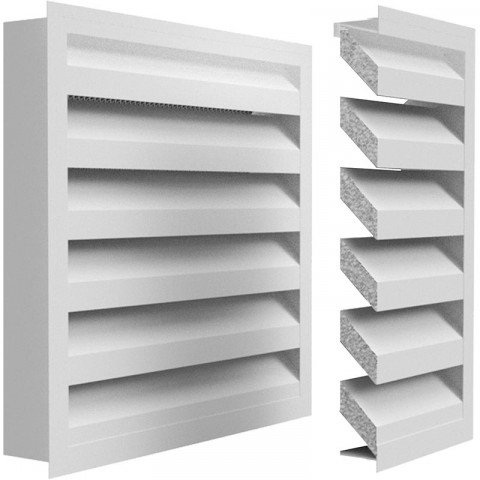

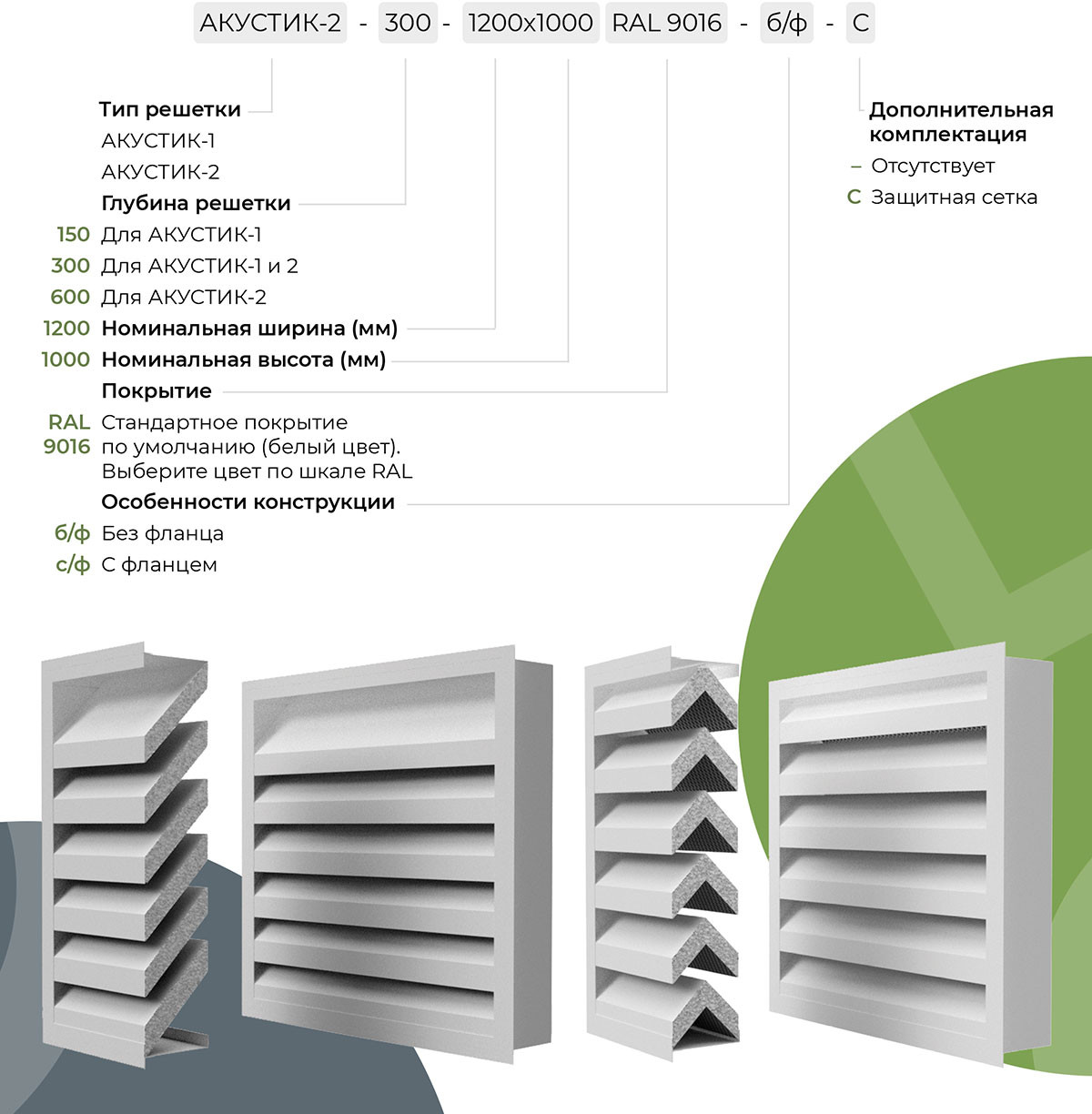

Акустик-1 - решетка с односторонними жалюзи.

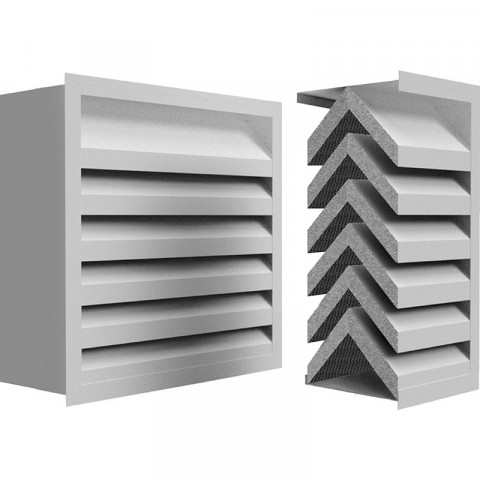

Акустик-2 - решетка с двусторонними жалюзи.

150, 300, 600 - глубина решетки в мм.

Рама и пластины изготовлены из оцинкованной листовой стали, по запросу возможно изготовление из алюминиевого листа. На внутренней стороне имеется оцинкованный перфорированный лист. Решетки могут быть окрашены в любой цвет RAL способом порошкового напыления, по умолчанию окрашиваются в белый цвет RAL 9016.

По дополнительному запросу  решетка Акустик может быть снабжена стальной сеткой от птиц и крупных насекомых, а также возможна комплектация рамой из алюминиевого уголка 50х50 мм для крепления в строительные проемы.

Максимальные размеры одной цельной решетки – 2400х2400 мм. Минимальный размер 450х450 мм. Возможна установка нескольких решеток в один проем. При ширине более 2000 мм устанавливается импост (перемычка).

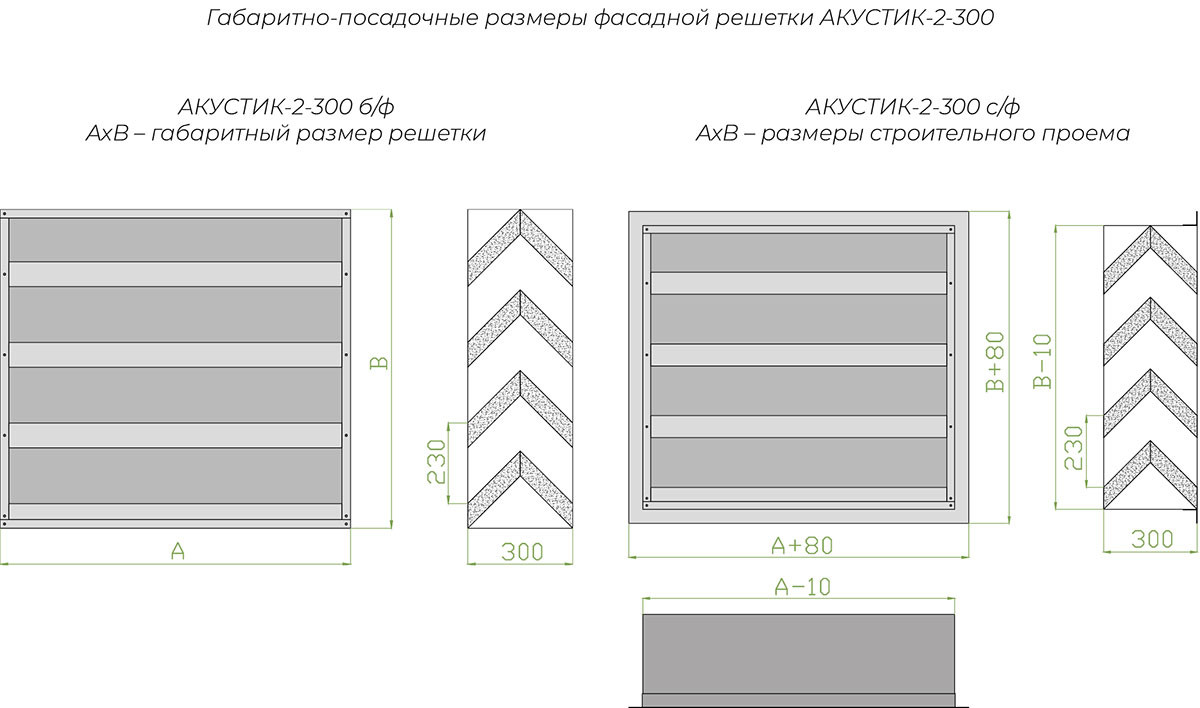

Определяющим размером для решеток без фланца является габаритный, для решеток с фланцем - размер строительного проема.

Определение уровня шумопоглощения. Уровень шумопоглощения определен следующим методом: решетка Акустик установлена в наружную стену помещения нормальной твердости. В помещении создано рассеянное поле звука. Замеры произведены по другую сторону стены и без шумопоглощающих экранов. Разность показаний равна уровню поглощения шума АКУСТИК.

Чтобы исключить сопутствующий шум и большой перепад давления, расход воздуха через решетку должен контролироваться. Скорость воздуха (макс. 10м/с) получаем путем деления расхода воздуха на ее нетто-площадь сечения. Нетто площадь считается путем умножения общей брутто-площади сечения решетки на коэффициент, полученный из диаграммы:
